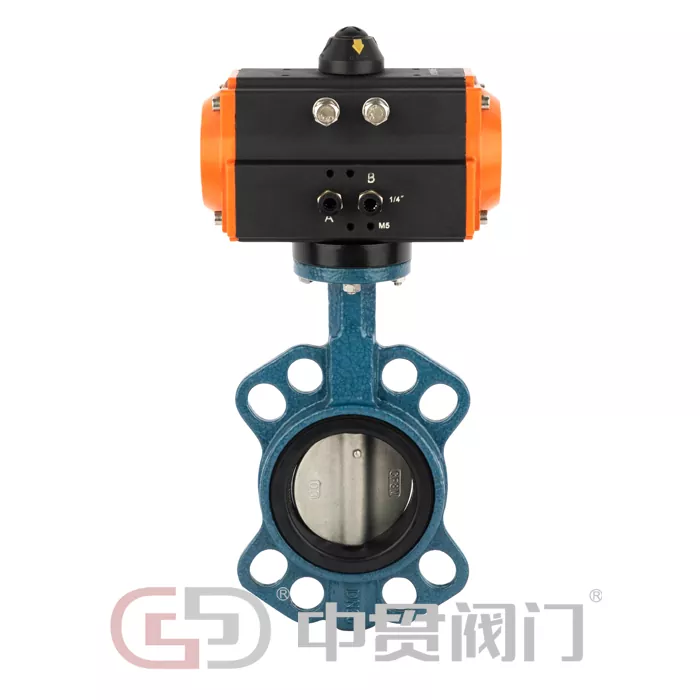

Aktibatutako tximeleta-balbula pneumatikoa

Pneumatic Actuated Butterfly Balbula aire konprimituko tximeleta balbula bat da. Bere muina eragingailu pneumatiko batek eta balbularen gorputzak osatzen dute. Eragingailu pneumatikoek balbula-plaka 90° biratzen du, eta, horrela, kanalizazioan komunikabideen fluxua mozteko edo erregulatzeko funtzioak lortzen ditu. Butterfly balbulak erantzun azkarragoa eta funtzionamendu errazago eskaintzen ditu. Posizionatzaile batekin erabil daiteke kontrol zehatza lortzeko eta asko erabiltzen da industria- eta udal-hodibide-sistema ezberdinetan, komunikabideen transmisio-beharretara egokituz.

Zhongguan Valve-ren oinarrizko produktuetako bat denez, gure tximeleta-balbula pneumatikoko aktuazio-balbulak gure tximeleta-balbularen produktuen kalitate handiko tradizioa jarraitzen du. Lehengaien erosketatik ekoizpen eta prozesaziora arte, eta, ondoren, produktu amaituaren probara arte, urrats bakoitzak industriako estandarrak zorrotz betetzen ditu epe luzerako funtzionamendu egonkorra bermatzeko eta bezero ezberdinen benetako funtzionamendu-baldintzak betetzeko.

Ezaugarriak

Pneumatic Actuated Butterfly Balbaren oinarrizko egitura balbula funtzionamendu egonkorra bermatzeko elkarrekin lan egiten duten hiru osagai nagusik osatzen dute. Egitura espezifikoa honako hau da:

• Eragingailu pneumatikoa: balbularen potentzia-nukleo gisa, efektu bakarreko eta efektu bikoitzeko motatan dago. Aluminio aleazioz egina, arina da, erresistentzia handikoa eta irteerako momentu egonkorra eskaintzen du. Balbula-diametroaren eta funtzionamendu-baldintzen arabera malgutasunez hauta daiteke, balbula-plakaren biraketa leuna eta funtzionamendu fidagarria bermatuz.
• Tximeleta-balbularen gorputza: balbula-gorputza burdinurtuaz, altzairuz galdatuz edo altzairu herdoilgaitzez egina dago, etab. Fluxu-kanala errazteko diseinatuta dago eta barruko horma leuna da, fluidoen erresistentzia eraginkortasunez murrizteko eta sistemaren energia-kontsumoa murrizteko; balbula-plakak egitura zirkularra hartzen du eta balbula-eserlekuarekin ondo egokitzen da zigilatzeko errendimendua bermatzeko eta komunikabideen ihesak saihesteko.
• Kontrol-osagarriak: balbula-posizioatzaileak, etengailuak, solenoide balbulak eta beste osagarri batzuk bezeroen beharren arabera horni daitezke. Posizionatzaileek balbularen irekieraren doikuntza zehatza lor dezakete, muga-etengailuek balbularen funtzionamendu-egoerari buruzko denbora errealeko iritzia eman dezakete eta solenoide balbulak eragileen ekintza kontrolatzeko erabiltzen dira kontrol automatizatua lortzeko.

I. Gidatze eta Kontrol Ezaugarriak

Gidatze metodo malgua: efektu bakarreko edo bikoitzeko eragingailu pneumatikoak erabiltzen ditu, funtzionamendu-baldintzen arabera hauta daitezkeenak. Efektu bakarreko eragingailuak automatikoki berrezartzen dira malguki-indarraren bidez, aire-hornidura eteten denean, sistemaren segurtasuna bermatuz.

Kontrol zehatza eta erosoa: Posizionatzaile adimendun batekin horni daiteke, 4-20mAko korronte seinaleak jasoz irekiera %0tik %100era etengabe doitzeko, kontrol-zehaztasuna ±0,5%-±% 1era iristeko, doitasun handiko fluxua kontrolatzeko eszenatokietarako egokia.

Erantzun azkarreko abiadura: balbula aldatzeko denbora 3-10 segundo baino ez da. Larrialdi-itxurako agertokietarako, segundo 1 barruan guztiz itxita dagoen modelo bat pertsonalizatu daiteke, balbula elektriko tradizionalen gainetik, erantzun azkarra eskatzen duten funtzionamendu-baldintzetarako egokia.

II. Zigilatzea eta Iraunkortasuna Ezaugarriak

Zigilatzeko errendimendu fidagarria: zigiluak edo metalezko zigiluak hauta daitezke euskarrien ezaugarrien arabera. Zigilu bigunek ANSI VI Klasea zero isurketa lor dezakete, eta metal zigiluak ANSI IV Klasea lor dezakete, komunikabideen ihesak eraginkortasunez saihestuz.

Iraunkortasun handia: balbula gorputza kalitate handiko materialez egina dago, eta balbula-plakaren gainazala aleazio gogor edo zeramikazko estalduraz estali daiteke behar den moduan, higadura erresistentea eta korrosioarekiko erresistentea izan dadin. Zigiluak kalitate handiko materialez eginda daude, bizitza luzea bermatuz eta geroko mantentze-kostuak murriztuz.

Egitura trinkoa: tamaina txikia eta pisu arina, diametro bereko ate-balbula baten 1/3 eta 1/5 arteko pisua besterik ez du, instalazio-espazio gutxiago behar du, erraz instalatzen da eta instalazio-denbora eta kostuak aurrezten ditu.

III. Beste Oinarrizko Ezaugarri batzuk

Fluxu-erresistentzia baxua eta energia-kontsumo baxua: erabat irekita dagoen egoeran fluxu-erresistentzia-koefizientea ≤0,5 da, ate-balbulen eta globo-balbulen baino askoz txikiagoa, ponpa, haizagailu eta beste potentzia-ekipoen energia-kontsumoa eraginkortasunez murrizten duena, emari-tasa handiko aplikazioetarako egokia.

Bateragarritasun zabala: hainbat euskarritara moldagarria, hala nola ura, lurruna, olioa eta azido/alkali soluzioetara, funtzionamendu-baldintza desberdinak estaltzen dituena, hala nola tenperatura baxua, tenperatura altua eta presio altua, industria anitzen beharrak asetzeko.

Eragiketa erraza: eskuzko funtzionamendua (heldulekua, zizare-engranajea) eta pneumatikoen funtzionamendua onartzen du. Eskuzko funtzionamendua larrialdietan erabil daiteke aire-hornidura eteten denean, sistemaren funtzionamendu normala bermatuz.

Ohiko galderak

1. Zein da beharrezkoa den aire-horniduraren presioa aktibatutako tximeleta-balbula pneumatikorako?

Aire horniduraren presio estandarra 0,4-0,6 MPa da. Hau egoki egokitu daiteke eragingailuaren ereduaren eta balbularen diametroaren arabera. Mesedez, kontsultatu gure salmenta-taldeari zure funtzionamendu-baldintzen araberako aholkularitza zehatza lortzeko.

2. Nola aukeratu zigilu leuneko eta metalezko zigilu pneumatikoen arteko tximeleta-balbulak?

Zigilu biguneko motak (kautxua, PTFE) egokiak dira presio baxuko, tenperatura normaleko, euskarri garbietarako (adibidez, iturriko ura, elikagai-mailako fluidoak), isurketa-erresistentzia handia eskainiz, potentzialki zero isurketa iristeko. Metal-zigilu motak egokiak dira tenperatura altuko, presio handiko, partikulak dituzten edo komunikabide korrosiboetarako (adibidez, lurruna, lehengai kimikoak), tenperatura eta presioarekiko erresistentzia sendoagoa eskainiz. Bezeroek beren komunikabideen ezaugarrien eta funtzionamendu-baldintzen arabera aukeratu dezakete.

3. Pertsonalizatu al ditzakezu diametro handiko zure tximeleta-balbula pneumatikoen ereduak?

Bai. Gure ekoizpen-diametro estandarra DN40-DN1600 da. Diametro handiagoko tximeleta-balbula pneumatikoa lortzeko, jarri harremanetan gure salmenta-taldearekin. Ekoizpena zure beharren arabera pertsonalizatuko dugu, produktuak funtzionamendu baldintzak betetzen dituela ziurtatuz.

4. Zein da produktuaren berme epea?

Gure aktuazio pneumatikoko tximeleta balbulak urtebeteko bermea du. Berme-aldian, doako konponketa edo ordezkapen zerbitzuak emango ditugu giza akatsek eragindako kalitate-arazoetarako. Epe luzerako salmenta osteko mantentze-laguntza ere eskaintzen dugu.

5. Nola instalatu eta mantendu Tximeleta Balbula Pneumatiko bat?

Instalatu aurretik, egiaztatu balbula-osagai guztiak osatuta daudela eta eredu egokia dutenak, eta balbula gorputzaren barruan objektu arrotzrik ez dagoela. Instalazioan, ziurtatu balbula kanalizazioarekin lerrokatuta dagoela, brida-konexioa segurua dela eta saihestu zigiluak erretzea soldatzerakoan. Eguneroko mantentze-lanak egiteko, mantendu balbula garbi, egiaztatu aldian-aldian zigiluen higadura, ordezkatu higatutako piezak berehala eta lubrifikatu transmisio-piezak aldizka balbula funtzionamendu leuna bermatzeko. Instalazio eta mantentze-argibide zehatzak emango dira.
