Likidoen kontrol-balbula mota gisa, tximeleta-balbula osagai bakarrarekin osatzen dute batez ere - balbula plaka. Osagai honen hautaketa fluidoen sistemaren eraginkortasun operatiboa eta zerbitzua nabarmen eragin dezake.
I. Balbula Plaka Egitura Mota eta Ezaugarriak

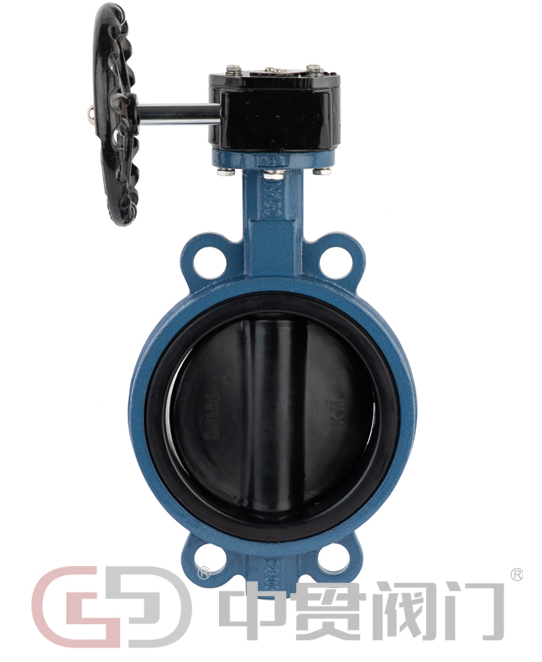

Balbula kontzentratua plaka (ZENTRINGINE BUTTERFLY VALVE)
Mota honetan, balbula plakaren erdigunea balbula zurtoinaren ardatzekin lerrokatzen da. Egitura sinplearen eta kostu baxuaren abantailak ditu. PN10 azpitik presio baxuko baldintzetarako egokia da eta normalean ur hornidura sistemetan eta aire girotuko zirkulazio ur sistemetan aurkitzen da. Bere abantaila mantentze errazean dago, baina zigilatzeko errendimendua nahiko mugatua da.
Balbula eszentrikoko plaka bakarra
Balbula-plakaren erdigunetik apur bat desbideratzeko balbula zurtoina diseinatuz, inaugurazio eta itxiera prozesuan marruskadura erresistentzia modu eraginkorrean murrizten da. Egitura honek oso ondo funtzionatzen du presio ertainean eta baxuan (PN16-PN25) baldintzetan, eta bereziki egokia da estolderia tratatzeko eta likido kimikoko garraio orokorrerako.
Balbula plaka eszentriko bikoitza
Balbula zurtoina eta balbula plakarentzako desplazamendu bikoitzeko diseinua hartzen du, zigilatzeko kontaktu angelua optimizatuz eta zerbitzu-bizitza nabarmen hedatuz. Presio ertaineko eta altuko lan baldintzetan PN25-etik PN40-ra bitartekoak dira, bereziki egokia da petrolio eta industria kimikoetan kanalizazio sistemetarako irekiera eta itxiera maiz eskatzen dutenak.
Three eccentric valve plate
Balbula zurtoinaren, balbularen plaka eta balbula eserlekuaren diseinu eszentriko hirukoitza dela eta, metalezko zigiluak aldaketa teknologikoa lortu du marruskadura-errendimenduari dagokionez. -Akalitate handikoegiturak tenperatura jasan dezake 600 ℃ arte eta PRSERATURAK PN64 gainetik, lurrun-hodien eta petrolio / gas garraio sistemetarako aukera nagusia izan dadin.
II. Balbularen plakaren materialaren ezaugarriak aztertzea
Metalezko material seriea
Burdinazko balbula plaka: HT200 / HT250 GL Gray Burdina eta QT450 Burdin Burdina. Kostu handiko errendimendua eta korrosioaren erresistentzia mugatua du. Presio baxuko ur sistemetan eta gas-garraio ez-korrosiboan erabiltzen da batez ere.
Karbono altzairuzko balbula plakak: burdina, WCB (A216) eta LCB (tenperatura baxuko karbono altzairua) PRSESE-ri aurre egin diezaioke. Hala ere, korrosioaren aurkako estaldurekin batera erabili behar dira. Normalean presio ertaineko eta baxuko petrolioan eta lurrun-hodietan aurkitzen dira.
Altzairu herdoilgaitzezko balbula plakak hautatzea
304 altzairu herdoilgaitza: elikagaien eta farmazia industrietarako helburu orokorra
316 Altzairu herdoilgaitza: itsasoaren aurkako uren korrosio eredua (molibdenoa dauka)
Altzairu bikoitzeko altzairua: indarraren bikoitza, korrosioarekiko erresistentzia are indartsuagoa da.
BikainAltzairu herdoilgaitza: Azido sendo guztiak jasateko gai da
Material bereziak
Hastelloy aleazioa: azido sendoen aurkako tipo gogorra
Nickel-oinarritutako aleazioa: tenperatura erresistenteak 1000 ℃ arte
Plastikozko forrua / kautxuzko forrua: tenperatura altuak erresistenteak baina korrosioarekiko erresistenteak
Zeramikazko estaldura: txapeldun gogorra
III. Ereduaren hiru elementuHautaketa
Ertaina ikusten:
Korrosioarekiko erresistenteak: 316 / altzairu duplex
Estalitako urratzaileen aurkako partikulekin estalita
Fluido garbientzako zigilu bigunak
Egiaztatu funtzionamendu baldintzak:
Tenperatura normala (≤ 80 ℃): gomazko zigilatzea
Tenperatura ertaina (80 - 400 ℃): Metalezko zigilua
Tenperatura altua (≥ 400 ℃): aleazio bereziak
Presio handiko hiru bi bia egitura eszentrikoa
Ikusi industria:
Janaria eta Medikuntza: 316l + PTFE
Petrokimikoak: API TRI-amaierako eszentrikotasun estandarra
IV. Bat datozen aukera klasikoak
Punteatu Ura: burdina / altzairu herdoilgaitza + kautxua
Azido hidroklorikoa Hoditeria: Hastelloy Aleazioa
Azido sulfuriko kontzentratua: PTFErekin lerrokatu behar da
Elikagaien tratamendua: ispilu leundutako altzairu herdoilgaitza
Ikatza Gurpil Garraioa: Zeramikazko estaldura
V. Galdera arruntak
Itsasoko ura ezin da 316 mailako altzairu duplexarekin tratatu. Gehiago behar da.
Azido sulfuriko kontzentratua plastikoz lerrokatu behar da; Altzairu herdoilgaitza hondatuta egongo da.
Higadura handiko erresistentziak wolframio karburoa erabiltzen du, bizitza osoa 5 aldiz luzeagoa da.
Instalatu iragazkia ezpurutasunak badaude.
Vi. Mantentze puntuak
Jantziak eta malkoak ikuskatu aldizka
Arlo kritikoen ohiko ikuskapenak 2 eta 3 urtetik behin egiten dira.
Mantentze-fitxategia ezarrita dagoela iradoki da.
Tenperatura handiko balbula berotu behar da.
Vii. Etorkizuneko joerak
Material berri iraunkorragoak
Jarraipen funtzio adimendunarekin
Ingurumenarekiko diseinu gehiago
Pertsonalizazio zerbitzu pertsonalizatua
Hautaketa iradokizuna:
Eman funtzionamendu baldintzak parametroak. Ingeniar profesionalek irtenbiderik onena gomendatuko dute. Proiektu garrantzitsuen kasuan, probak egitea gomendatzen da lehenengo.
