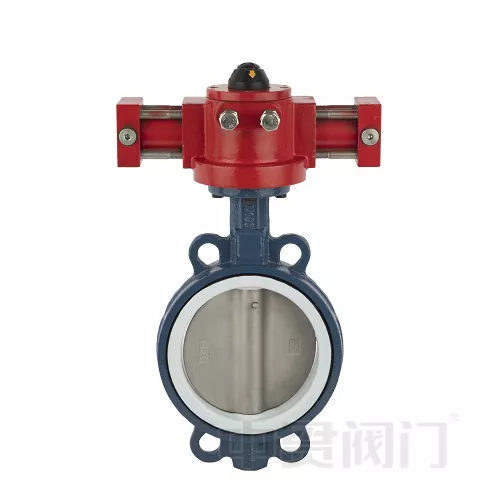

Eragingailu hidraulikoa Tximeleta-balbula kontzentrikoa

Eragingailu hidraulikoa tximeleta balbula zentrokidea ardatz zentral baten inguruan biraka egiten duen diskoa da, fluxua kontrolatzeko, eragingailu hidraulikoek balbula mugitzeko fluido-presioa erabiltzen duten bitartean. Konbinazio honek fluido-fluxuaren kontrol zehatza eta indartsua ahalbidetzen du hainbat aplikaziotan, bereziki automatizazioa nahi den eta momentu handiagoak behar diren lekuetan.

I. Lan-printzipioa

Fluido industrialak kontrolatzeko sistemek fluxua erregulatzen dute tximeleta balbulak irekiz eta itxiz. Tximeleta balbula hidraulikoak gidatzeko sistema hidrauliko bat erabiltzen du fluidoaren presioa energia mekaniko bihurtzeko, balbula ardatza 90°ko biraketa-mugimendua osatzeko. Eragingailu elektriko/pneumatikoekin alderatuta, sistema hidraulikoak pare-irteera handiagoa eta inpaktu erresistentzia hobea eskaintzen du.

II. Oinarrizko Egitura eta Funtzioak

Balbula gorputzaren osagaiak

Diskoa: fluxuaren bidea ireki eta ixten du 90° biratuz.

Balbula-zurtoina: Eragingailua diskoarekin konektatzen duen transmisio-osagai nagusia.

Zigilatzeko sistema: EPDM zigilu biguneko balbula-eserlekuak zero isurketa bermatzen du.

Konexio-metodoa: flanged/wafer diseinua (ANSI/EN arauekin bat dator).

Eragingailu hidraulikoa

Olioaren presioak pistoi zilindro bat gidatzen du, indar lineala sortuz → biraketa-momentu bihurtuz.

90°-ko trazu estandarra, erantzun-denbora ≤ 3 segundo.

Efektu bakarreko aukeran (udaberriko itzulera) edo efektu bikoitza (norabide biko trakzio hidraulikoa).

III. Abantaila teknikoak
