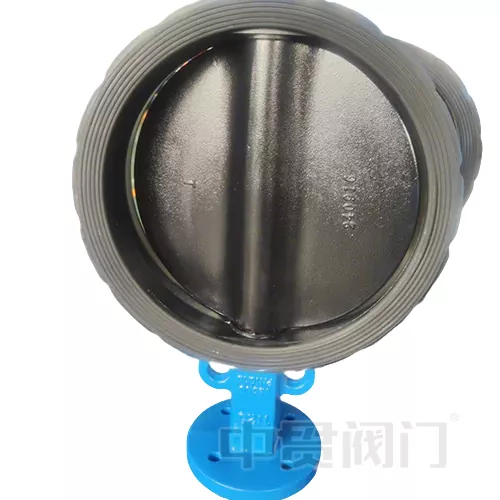

EN593 Diseinuaren tximeleta-balbula estandarra

Europan balbula industrialen arloan zehaztapen garrantzitsu gisa, EN593 Diseinu estandarrak metalezko tximeleta balbulak diseinatzeko, fabrikatzeko eta probatzeko esparru sistematikoa eskaintzen du. Artikulu honek estandarraren oinarrizko baldintzak aztertuko ditu eta estandar hau betetzen duten tximeleta-balbulen abantaila teknikoak aztertuko ditu (en 593 diseinu estandarraren balbula estandarra) industria agertokietan.

EN593 arauaren oinarrizko zehaztapenak

EN593 Normalizaziorako Europako Batzordeak garatu zuen (CEN) eta metalezko tximeleta-balbulen diseinuan aplikagarria da, isolamendua, erregulazio eta kontrol funtzioak estaltzen dituena. Bere azpimarragarrienak hauek dira:

Presioaren eta tamainaren barrutia:

1. Presio nominala (PN): 2,5 eta 40 barra; Amerikako Kalifikazio Estandarra (KLASA): 150 eta 300;

2.. Diametro nominala (DN): DN20 DN2400-era, gehienez 2,4 metroko diametroaren diseinuarekin (DN2400);

3. Aplikazio bereziek (prozesuen kontrola esaterako) EN1349 eta EN60534-2-1 arau osagarriak erreferentzia behar dituzte.

Material eta egiturazko baldintzak:

1. Balbularen gorputza korrosioarekiko erresistentziazko metalez egin behar da (esaterako, karbono altzairua, altzairu herdoilgaitza edo altzairua duplex) eta EN 10204 Material Ziurtagiria betetzen dute;

2. Balbularen zurtoinak eta tximeleta plakak indar torsionala izan behar dute eta balbularen eserlekuaren zigilua zigilu bigunetara (EPDM / FKM) edo metalezko metalezko zigiluetara egokitu behar da;

3. Bride konexioaren dimentsioak EN 558 araua zorrotz jarraitzen du, trukagarritasun globala ziurtatzeko.

Performance Test zehaztapenak:

1. Zigilatzeko proba: ISO 5208 arauaren arabera, zero ihesak 1,1 aldiz lortzen dira presio kalifikatuetan;

2. Eragiketa momentuaren egiaztapena: aktuadorea instalatu ondoren, 1000 irekidura eta itxiera ziklo probak gainditu beharko ditu eta momentu gorabehera %5 da;

3. Presioaren indarraren proba: balbularen gorputzak PN presioaren presio hidrostatikoko proba jasan behar du 3 minutuz 3 minutuz deformaziorik gabe

OurN593 Diseinu estandarraren tximeleta-balbula zorrotz jarraitu estandar hauek, beste estandar bat berresten baduzu, jarri gurekin harremanetan.

Abantaila teknikoak

Abantaila teknikoak:

EN593 estandarra (EN593 Diseinuko Butterfly Balbula) betetzen duen tximeleta-balbula ondo egiten du honako eszenatoki hauetan:

Komunikabide gogorretara egokitzea:

1. Tximeleta plakaren gainazala halar, PTFE edo metalezko xaflarekin optimizatuz, azido sendoa, tenperatura handiko lurrun eta urratzaile granular media13 jasan ditzake13;

2. Adibidez, DN1600 balbula H2S korrosioari 150 ℃ eta PN16 baldintzak jasan ditzake denbora luzez landare petrokimiko baten sufre berreskuratzeko sisteman.

Eraginkortasun handiko zigilatzeko diseinua:

1. Bidirectional zigilatzeko egiturak (eszentriko eszentriko bikoitza edo hirukoitza) irekitzeko eta ixteko eta balbularen eserlekuaren bizitza luzatzen du;

2. Zigilu bigunaren balbula eserlekuaren isurketen maila VI klaseko (Bubble-Maila zigilua) iristen da eta zigilu gogorrak suteen segurtasun estandarra betetzen du (API 607).

Berritze potentzial adimenduna

1.. ISO5211 Square Shaft interfaze estandarizatuak (F05-F25) eragingailu elektriko / pneumatikoen integrazio azkarra onartzen du;

2. Gauzen Interneteko industria (IIOT), balbula momentua, tenperatura eta ihesaren abisu datuak kontrolatu daitezke denbora errealean.
