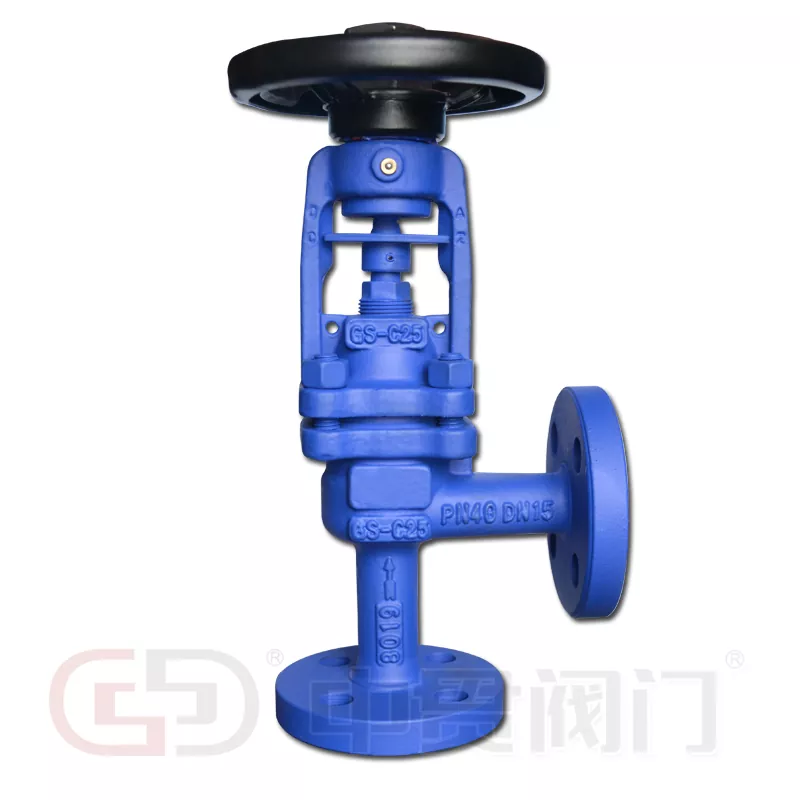

DIN Standard Hauspoa Zigilatu Angelu Globe Balbula

Zhongguan hornitzen duDIN Standard Hauspoa Zigilatu Angelu Globe Balbulaindustria-hodiak hornitzeko, 90°-ko angelu-gorputzaren egitura konbinatuz, lurrun, olio termikoa, ur beroa, prozesuko gasak eta amoniako sistemetarako hauspo metalikoen zurtoinaren zigilatzearekin. Balbula gorputz-materialetan eskuragarri dago burdinurtu, burdin harikorra, altzairu galdatua eta altzairu herdoilgaitza barne, hauspoen aukerak SS304, SS316, SS316L, SS310S eta Hastelloy C-n. Zehaztutako tamaina-tartea DN15-DN400 da, PN16-PN40-ko presio-kalifikazioak eta 600°C-ko gehienezko tenperatura zerrendatuta.

Angelu-Eredua Diseinua Hodi Industrialetarako

Angelu-ereduaren gorputzak fluxua 90°-tan birbideratzen du, balbula-egituran norabide aldaketa integratuz. Antolamendu honek ukondo bereizi bat ezabatu dezake kanalizazio-diseinu bateragarrietan, konexio kopurua murriztu eta espazio mugatuetan instalazioa erraztu.

• Hodibide trinkoa:Fluxu-noranzko aldaketak balbula-kokapenean integratzen ditu.
• Fluxuaren erregulazioa:Globo-balbularen diskoak eta eserlekuak prozesuko medioen igarotzea kontrolatzen dute.
• Itzaltzeko errendimendua:Eserlekuen egiturak industria-fluido-sistemetan isolamendua onartzen du.
• Mantentze-sarbidea:Bonoaren eta zurtoinaren multzoak barne funtzionamendu-osagaietarako sarbidea ematen du.

Hauspo metalikoak zigilatzeko egitura

Hauspo metalikoak zurtoin mugikorra inguratzen du eta balbularen funtzionamenduan zabaltzen edo uzkurtzen da. Prozesuaren bitartekoaren eta kanpoko ingurunearen arteko oztopo bat sortzen du, zurtoin zigilu gisa ohiko ontziarekiko menpekotasuna murrizten du.

Zigilatze bikoitza hauspoarekin eta ontziarekin

Zigilatzeko antolamenduak hauspo metaliko bat konbinatzen du bigarren mailako PTFE edo grafitozko bilketarekin.

• Lehen zigilatzea:Hauspoak prozesu ertaineko ihesak mugatzen ditu balbula zurtoinean zehar.
• Bigarren mailako zigilatzea:Enbalatzeak oztopo gehigarri bat eskaintzen du hauspoak osotasuna galtzen badu.
• Funtzionamendu-egonkortasuna:Hauspo-material egokiak eta soinu-diseinu mekanikoaren laguntza-zerbitzua tenperatura altuetan eta balbula errepikatuetan jarduten duten sistemetan.

Konfigurazio hau bereziki garrantzitsua da lurrun, olio termiko eta prozesuko gasen aplikazioetarako, non kanpoko ihesen kontrola garrantzitsua den.

Materialak eta zehaztapen teknikoak

Funtzionamendu-baldintza desberdinetarako materiala hautatzea

• GG25 eta GGG40:Burdinurtuzko eta burdina harikortzeko aukerak industria-uretarako eta zerbitzu-instalazioetarako, aplikagarriak diren funtzionamendu-kalifikazioen barruan.
• 1.0619+N (GS-C25):Altzairu galdatua presioa duten industria-aplikazioetarako.
• 1,4308 (CF8) eta 1,4408 (CF8M):Korrosioarekiko erresistentzia behar duten zerbitzuetarako altzairu herdoilgaitzezko aukerak.
• SS316L eta SS310S hauspoak:Altzairu herdoilgaitzezko kalifikazio alternatiboak ingurune kimiko eta termiko desberdinetarako.
• Hastelloy C hauspoa:Euskarri korrosiboen aplikazio zorrotzetarako aleazio aukera.
• Estelitezko estaldura gogorra:Higadurarako erresistentzia handiagoa behar duten aplikazioetarako eserlekuaren eta diskoaren gainazaleko tratamendua.

Komunikabideak eta Industria Aplikazioak

DIN Standard Bellows Sealed Angel Globe Balbula norabide-fluxu-aldaketak, fluidoen igarobide kontrolatua eta zurtoin-ihesak murriztu behar dituzten sistema industrialetarako egokia da.

• Lurrun sistemak:Industria-lurrunaren banaketa eta prozesaketa termikoa — ikus ereDIN Hauspo Estandarra Zigilatutako Globo Balbula.
• Olio termikoko zirkuituak:Bero-transferentzia-sistemak tenperatura altuetan funtzionatzen duteGlobo Balbula DIN estandarraerlazionatutako eredu zuzeneko aukera bat da.
• Uraren zirkulazioa:Instalazio industrialetan ur beroa eta hotza hodiak.
• Prozesatzeko gas hodiak:Gasak manipulatzeko sistemak, non zurtoinen zigilatzea diseinuaren funtsezko kontua den.
• Amoniako landareak:Materialen bateragarritasun egokia behar duten prozesu-sistemak.
• Berokuntza-instalazioak:Bero-transferentzia industrialak lurruna edo fluido termikoak erabiliz.

Angelu-gorputzaren konfigurazioak fluxu-noranzko aldaketak eta balbularen funtzionamendua konbinatzen ditu muntaia batean, eta hoditegi trinkoen diseinuetan erabilgarria da. Erlazionatutako kanalizazio-osagaietarako, ikusiDIN Egokitze Balbula Estandarra, duDIN ate-balbula estandarra, etaDIN estandarra Y motako Iragazkia.

Balbula hautatzeko funtsezko zehaztapenak

DIN Hauspo Estandarra Zigilatutako Angelu Globo Balbula funtzionamendu- eta instalazio-parametro hauek erabiliz ebaluatu daiteke:

1. Ertaina:Lurruna, olio termikoa, ura, amoniakoa edo prozesuko gasa.
2. Funtzionamendu baldintzak:Diseinu-presioa, tenperatura normala eta funtzionamendu-tenperatura maximoa.
3. Hodiaren neurriak:DN tamaina, konexio mota eta instalazio-espazioa.
4. Material baldintzak:Gorputza, boneta, hauspoa, eserlekua, diskoa eta paketatze-materialak.
5. Balbula funtzioa:Emariaren erregulazioa, isolamendua edo bien konbinazioa.
6. Aplika daitekeen estandarra:Beharrezko DIN estandarra, konexio-neurriak eta ikuskapen-eskakizunak.

Zhongguan Fabrikazio eta Laguntza Teknikoa

Zhejiang Zhongguan Valve Manufacture Co., Ltd.Balbulen ekoizpenean eta hornikuntzan zentratu da 19 urte baino gehiagoz, Tianjin eta Wenzhou-n ekoizpen oinarriekin. Tianjin-en oinarria 2016an ezarri zen, eta, ondoren, Zhejiang enpresa ezarri zen Oubei, Yongjia, Wenzhou-n, 2019an.

Bere produktu sorta barne hartzen dutximeleta balbulak, bola balbulak, ate-balbulak, kontrol-balbulak, oin-balbulak, iragazkiak eta kontrol-balbulak. Ekoizpen ekipamenduak balbula-presioa probatzeko makinak, balbula-eserlekuak instalatzeko ekipoak, ardatz-mahukak instalatzeko ekipoak eta balbulak markatzeko ekipoak barne hartzen ditu.

Laguntza teknikoak funtzionamendu-tenperaturaren eta ertain motaren arabera balbula hautatzea hartzen du. Produkzioaren ikuskapenek presio probak barne hartzen dituzte, eta konpainiak urtebeteko bermea eskaintzen du kalitatearekin lotutako arazoen ordezko doakoarekin, bere zerbitzu-baldintzetan. Gure berrikusi ere egin dezakezuziurtagiriaketakasu kooperatiboak.

Industria lurrun, olio termiko, ura eta gas sistemetarakoDIN angelu estandarra motako hauspoa zigilatutako globo balbulaangelu-ereduaren gorputza, metalezko hauspoen zurtoinaren zigilatzea eta hainbat material aukera konbinatzen ditu hodigintza industrialetarako aplikazioetarako. Arakatu osoaDIN Balbula Industrial estandarraerlazionatutako kanalizazio osagaietarako tartea.

Ohiko galderak

Balbula edozein orientaziotan instala daiteke?

Instalazioak balbula gorputzean adierazitako fluxu-noranzkoa jarraitu behar du. Angelu-gorputzak sarrera eta irteera atakak definitu ditu, beraz, hodien diseinuak aurreikusitako fluxu-bidearekin bat etorri behar du.

Zeintzuk dira hauspoaren higadura edo hutsegitearen lehen seinaleak?

Zurtoinaren inguruan kanpoko ihesak, beherako presio ezegonkorra edo funtzionamendu-momentuaren aldaketa nabarmenak hauspoaren higadura adieraz dezakete. Bigarren mailako enbalajeak aldi baterako zigilatzea eskain dezake, baina hauspoa ikuskatu eta ordezkatu behar da kaltea egiaztatzen bada.

Balbula eragingailu batekin hornitu al daiteke?

Balbula eskuzko eragile, pneumatiko edo elektriko bateragarrietarako muntatzeko interfaze batekin horni daiteke. Eragingailuaren hautaketa momentuaren eskakizunen, trazuaren eta balbula-tamainaren funtzionamendu-baldintzen araberakoa da.

Zer egiaztatu behar da brida instalatzean?

Egiaztatu bridaren lerrokatzea, junta mota eta torlojuak estutzeko sekuentzia. Torlojuen karga irregularrak gorputza distortsionatu edo ihesak eragin ditzake, batez ere DN tamaina handiagoetan eta presio maila altuagoetan.

Ordezko hauspoa eta eserlekuaren osagaiak bereizi al daude?

Ordezko hauspoak, eserlekuak, diskoak eta paketatze-osagaiak balbula modelo bateragarrietarako horni daitezke. Pieza zuzena balbula-tamainaren, presio-mailaren, gorputzaren materialaren eta hauspoaren materialaren araberakoa da jatorrian.Jarri gurekin harremanetanordezko aurrekontu baterako jatorrizko zehaztapenarekin.
