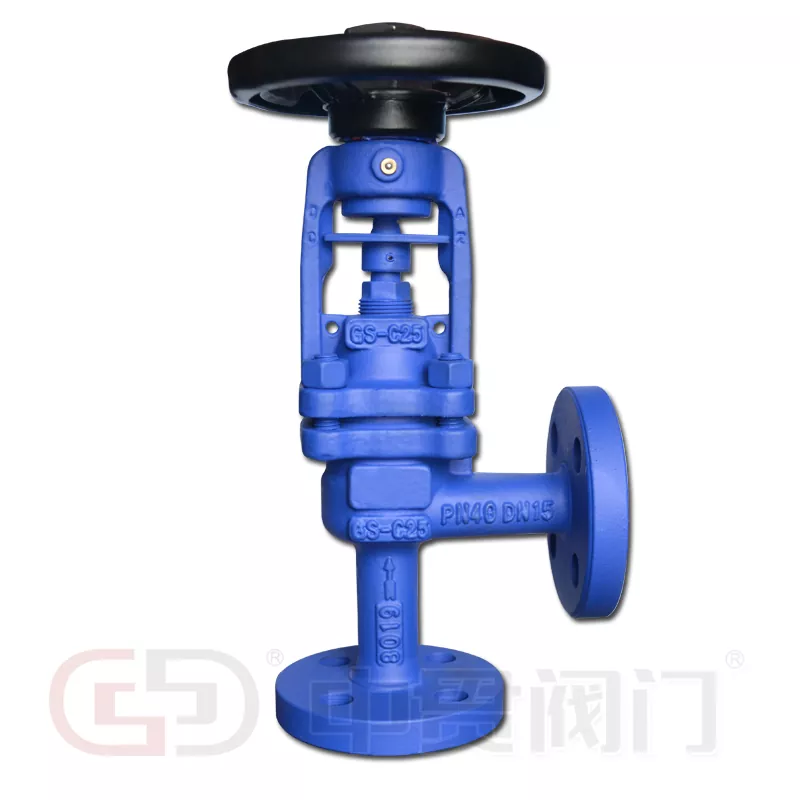

DIN angelu estandarra motako hauspoa zigilatutako globo balbula

DIN angelu estandar motako hauspoa zigilatutako globo-balbulak fluidoen kontrolaren teknologiaren bilakaera kritikoa adierazten du. Eredu zuzeneko balbula tradizionalak ez bezala, angelu-gorputzaren diseinu honek berez konpontzen ditu hoditeria-sare konplexuetan ohikoak diren espazio-murrizketak eta drainatze-erronkak. Fluxua 90 graduko angelu batean birbideratuz, ukondoa gehigarri baten beharra ezabatzen du, presio jaitsiera eta instalazio kostuak murriztuz.

Produktuaren deskribapena eta zehaztapen teknikoak

DIN angelu estandar motako hauspo zigilatutako globo balbula honek espazioa aurrezteko angelu-eredua konbinatzen du kapa anitzeko metalezko hauspo zigilu batekin. Olio termikoko, gainberotutako lurruneko eta gas arriskutsuko sistemetako isolamendu-eginkizun kritikoetarako hobetsitako aukera da.

• Eraikuntzako materialak

Gorputza/Kapota: GG25 (EN-GJL-250), GGG40, 1.0619+N (GS-C25), 1.4308 (CF8), 1.4408 (CF8M)

Hauspoa: SS304, SS316, SS316L, SS310S, Hastelloy C

Eserlekua eta diskoa: altzairu herdoilgaitza Stellite gogorrekin (aukerakoa)

• Tamaina eta Presio-tartea

Tamaina tartea: DN15 - DN400

Presio maila: PN16 – PN40

Tenperatura tartea: ≤600 °C

• Aplikazio eta euskarri tipikoak

Sistemak: Olio beroko sistemak, lurrun sistemak, ur bero eta hotza sistemak, amoniako landareak.

Euskarriak: Lurruna, prozesuko gasak, ur beroa, olio termikoa, amoniakoa, bero-transferentzia fluidoak.

Oinarrizko Abantailak

Hauspo Metalezko Zigilu Elementua

Balbula honen bihotza hidraulikoki osatutako hauspo metaliko bat da. Honek zurtoineko zigilu dinamikoa ezabatzen du, kanpoko ihesak guztiz saihestuz. Paketatze-bakarrik gabeko ohiko balbulek ez bezala, hauspoaren diseinuak zero isuri iheskor bermatzen du, funtsezkoa eko-sentsibilitatea duten eta erantzukizun handiko landareentzat.

Diskoaren Geometria Optimizatua

Disko-profil konikoak eta dinamizatuak fluxu linealaren ezaugarria eta itxiera estua eskaintzen ditu (ihes-tasa VI Klaseraino). Diseinu honek higadura eta bibrazioak murrizten ditu, zerbitzu-bizitza nabarmen luzatuz globo balbula estandarrekin alderatuta.

Zigilatze sistema erredundantea (Hauspoa + Enbaladura)

Zigilu bikoitzeko arkitektura sartzen dugu. Zigilu nagusia hauspo metalikoa da. Hauspoak inoiz huts egiten badu (oso arraroa), bigarren mailako PTFE edo grafitozko bilketa batek berehalako babes zigilu bat eskaintzen du, etenik gabeko landarearen segurtasuna bermatuz.

Lubrifikaziorako koipea

Koipeztagailu integratuak zurtoinaren, zurtoinaren azkoinaren eta mahuka-multzoaren lubrifikazio zuzena ahalbidetzen du. Honek eragiketa-momentua murrizten du eta ziklo handiko aplikazioetan galtzea saihesten du.

Esku bolante ergonomikoa

Ertz irristagaitzekin eta diametro optimoarekin diseinatuta, eskuko bolanteak operadorearen nekea murrizten du eta modulazio leuna eta zehatza eskaintzen du. Eraikuntza astunak landare-ingurune malkartsuetan inpaktu kalteei aurre egiten die.

Galderak eta erantzunak - Kontrataziorako informazio praktikoa

G: MOQ al duzu?

A: Ez, ez dugu eskaera gutxieneko kopururik. Pieza bakarra behar baduzu ere, guk ekoiztu eta hornituko dugu. Fabrika malgu gisa, aurrez segurtasun-balbula bakarra eman dugu bezeroaren premiazko mantentze-lanak laguntzeko.

G: Beste estandar batzuk eman ditzakezu?

A: Bai. Gure oinarrizko espezializazioa DIN angelu estandarra motako hauspoa zigilatutako globo balbula den arren, beste estandar batzuetara fabrika dezakegu (ANSI, BS, JIS) eskatuz gero. Besterik gabe, eman behar den estandarra eta presio-klasea gure hornitzaile-taldeari.

G: Lor al dezaket kontsulta-balbulen marrazkia?

E: Bai, baina kontuan izan marrazkiak prestatzeak denbora pixka bat behar duela. Eman denbora nahikoa zure proiektuaren egutegian. Balbula berezi, ez-ohiko edo sorta zabalerako (adibidez, DN400 edo aleazio bereziak), ezin ditugu beti marrazkiak eman, fabrika bakar batek ez baitu balbula mota guztiak ekoizten. Hala ere, DIN konfigurazio estandar guztietarako, dimentsio osoko eta P&ID marrazkiak eskuragarri daude.

G: Zenbat denbora aurrekontua egiteko?

A: Normalean 24 orduko epean kontsulta estandarrak egiteko. Balbula berezietarako (adibidez, aleazio handiko edo presio-klase ez-estandarrak), eman gehienez 48 ordu. Txinako fabrikatzaile profesional gisa erantzun azkarra lehenesten dugu.

G: Zer moduz paketatzea?

A: Esportazio estandarrak egurrezko kaxa zigiluak erabiltzen ditu korrosioaren babeserako. Tamaina handietarako (normalean DN200tik gorakoa), balbulak film luzagarriarekin eta hezetasun-hesiarekin paletetan bermatzen dira. Paketatze guztiek nazioarteko bidalketa estandarrak betetzen dituzte.
