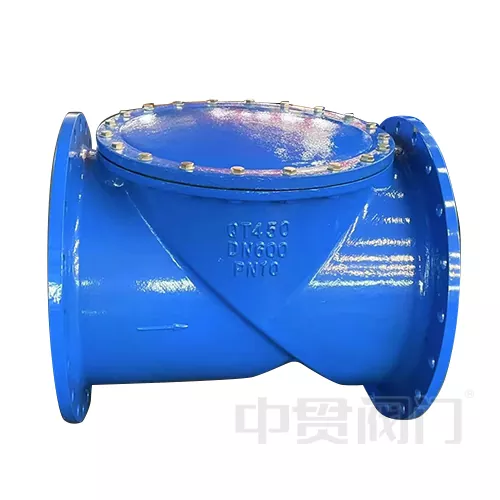

Itzulerarik gabeko Flap Diseinua Swing Check Balbula

Itzulerarik gabeko Flap Design Swing Check fluxu handiko sistemetarako diseinatuta dago (DN50-DN1200 diametroa, presioa PN16-PN40), hodi osoko fluxu-kanala (fluxu-koefizientea Cv: 0,2-0,5) auto-lubrikatzaileak gontzekin hornituta, ≤ 5 mm-ko partikula solidoak dituzten euskarri urratzaileak maneiatu ditzake eta -30℃ eta -30℃ arteko tenperatura egokia da. 316L altzairu herdoilgaitzean eta duplex altzairuan dago eskuragarri. Malgukirik gabeko diseinuak mantentze-zikloa 8 urte baino gehiagora luzatzen du, eta bere errendimenduak igogailuen kontrol-balbulen ohikoena baino askoz ere handiagoa da. Oliobideetarako, zentral elektrikoko kondentsazio-sistemetarako eta korrosibo kimikoetarako agertokietarako egokia da

Egitura-diseinua eta funtzionamendu-printzipioa

Itzulerarik gabeko Flap Diseinua Swing Check Balbula Egiturazko diseinua eta lan-printzipioa hiru zatitan bana daitezke batez ere. Hasieran, flap okertua, itzulerarik gabeko flap diseinua Swing Check Balbula altzairu herdoilgaitzarekin edo altzairu duplexarekin, hodiaren diametroaren 1/5 ~ 1/8 lodiera duena, eta gainazala kromatu gogorra izan daiteke. Balbularen gorputzera konektatzen da goiko bisagraren bidez, okertze angelua 5 ° ~ 15 ° izan ohi da, eta grabitatearen itxiera eta presio ertaina lortzeko erabiltzen da.

Hurrengoa, erresistentzia baxuko fluxu kanalean agertzen da, zulo osoa duen diseinua duelako, fluxuaren erresistentzia koefizientea (Kv balioa) igogailuaren kontrol-balbulen ohikoena baino % 40 ~ % 60 txikiagoa da; Gainera, flap irekitzeko angelua 75° ~ 85°-ra iristen da, turbulentziak eragindako presio-galera murrizten du, eta fluxu handietarako agertokietarako egokia da (adibidez, DN1200 ur hodietarako).

Hainbat zigilatzeko sistema ditu, Ez-Itzulerazko Flap Diseinua Swing Check Balbularen eserlekua EPDM, NBR edo metalezko zigilu gogorretatik hauta daiteke, eta isurketa-mailak API 598 Class IV estandarra betetzen du; Itxita dagoenean, flaparen eta zigilatzeko gainazalaren arteko kontaktu-denbora ≤ 0,2 segundokoa da, eta horrek modu eraginkorrean saihesten du ur-kolpea. Erdiak aurrera doanean, presioak balbula-diskoa irekitzera bultzatzen du; emaria zerora itzultzen denean edo alderantziz doanean, balbula-diskoa automatikoki ixten da bere pisuagatik eta alderantzizko presio-diferentziagatik.

Aplikazio-eremu tipikoak:

1. Ur landarea

2. Petrolio gordinaren hodietarako ponpa-irtenerako atzera-fluxuaren prebentzioa;

3. Zentral termikoetako kondentsatuak berreskuratzeko sistema;

4. Araztegietarako lohiak itzultzeko kontrola;

5. Landare kimikoetan medio korrosiboetarako (adibidez, % 50eko azido sulfurikoa) atzemateko babesa.
