Zer da ipurdiko soldadura? Zein dira BW eta SW arteko desberdintasunak, bridadun, hariztutako konexioak?

2026-05-12 0 Utzi mezu bat

Ipurdiko soldadura soldadura-metodo bat da, non bi piezen muturrak bata bestearen aurrean jartzen diren, aldi berean berotzen diren amaierako gainazal osoan zehar, eta presioa praktikoa da bi piezen arteko lotura atomikoa lortzeko egoera solidoan, beraz, pieza batean elkartzeko.

Ikusgarriago ulertzen laguntzeko, alderaketa bat eskaintzen da hainbat ikuspegitatik:

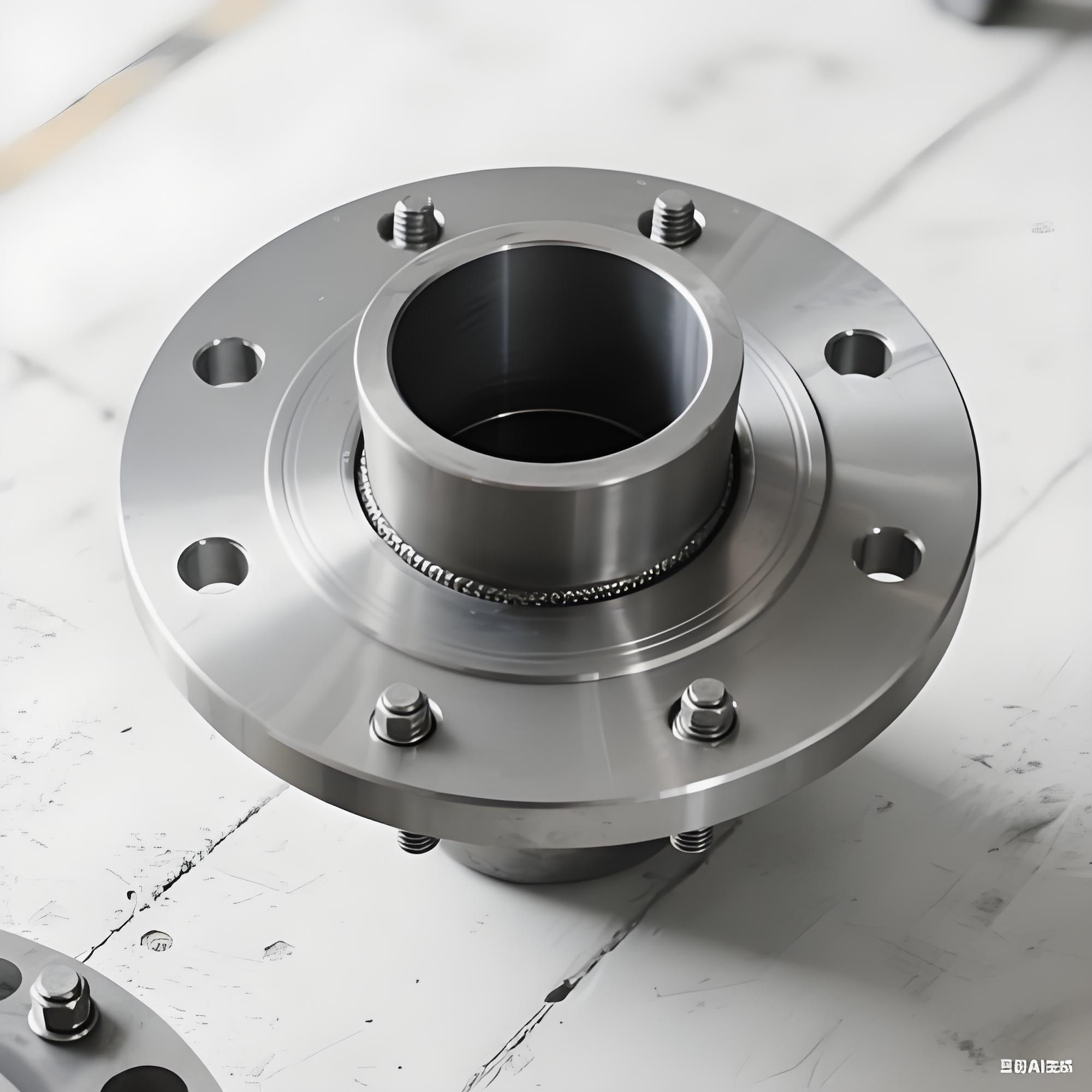

1. "Socket Welding"-en aldea (oro har hodi txikiko hodietarako erabiltzen da)

Konparazio elementua	Butt Soldadura	Socket Soldadura
Konexio-metodoa	Muturrak lerrokatuta daude eta zuzenean soldatzen dira	Mutur bat bestean sartzen da eta kanpoaldean xerra soldatzen da
Hodiaren Tamainen Barrutia	Normalean DN50 edo goragoetarako erabiltzen da	Normalean DN50 eta txikiagoan erabiltzen da
Soldadura Mota	Ipurdiko soldadura, sartze osoa	Soldadura xerra, guztiz sartu gabea
Barne Hutsunea	Pausorik ez, barruko horma leuna	Hutsunea badago, eta horrek komunikabideak metatu edo korrosioa eragin dezake
Ikuskapen-metodoa	Erradiografiatu daiteke (RT), fidagarritasun handikoa	Erradiografia (RT) zaila da, gehienetan MT edo PT
Indar-gaitasuna	Presio, tenperatura eta neke karga handiagoak jasateko gai da	Presio baxuko eta baldintza estatikoetarako egokia

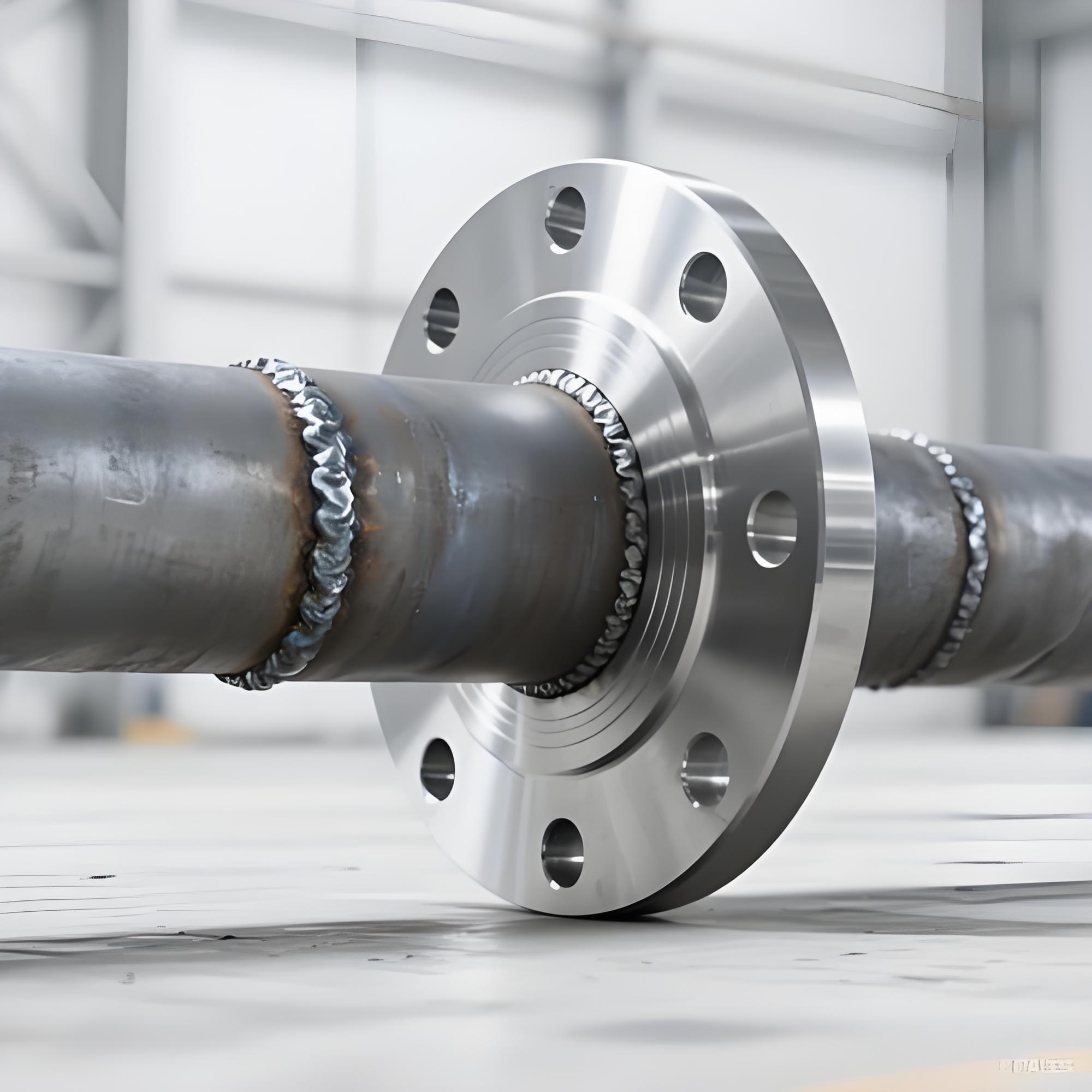

2. "Flanged Connection"-en aldea (balbuletarako eta ekipoen interfazeetarako erabili ohi da)

Konparazio elementua	Butt Soldadura	Bridadun konexioa
Konexioa Natura	Iraunkorra, kendu ezina	Desmuntagarria, mantentzeko eta ordezkatzeko erraza
Zigilatzeko Puntua	Ez dago junta zigilurik; soldadura bera da zigilua	Juntak eta torlojuetan oinarritzen da; ihes-puntuak egon daitezke
Zerbitzu Baldintzak	Tenperatura altuak, presio altuak, tenperaturaren ziklo gogorrak	Baldintza konbentzionalak, juntagailuen kalifikazio ezberdinekin berritu daitezke
Instalazioa eta mantentze-lanak	Soldatzaile trebea behar du; soldadura ondoren aldatzea zaila da	Muntaketa azkarra torlojua estutuarekin; ikuskatzeko erosoa
Pisua eta espazioa	Egitura trinkoa, bridarik gabe, espazioa eta materiala aurrezten du	Bridak leku gehiago hartzen dute, pisua eta kostua gehitzen dute
Aplikazio tipikoak	Lurrun-lerro nagusiak, hidrogeno-zerbitzu-lerroak, tenperatura altuko presio handiko balbula konexioak	Ekipoen interfazeak, balbulak edo hodi-atalak aldizka desmuntatzea eskatzen dutenak

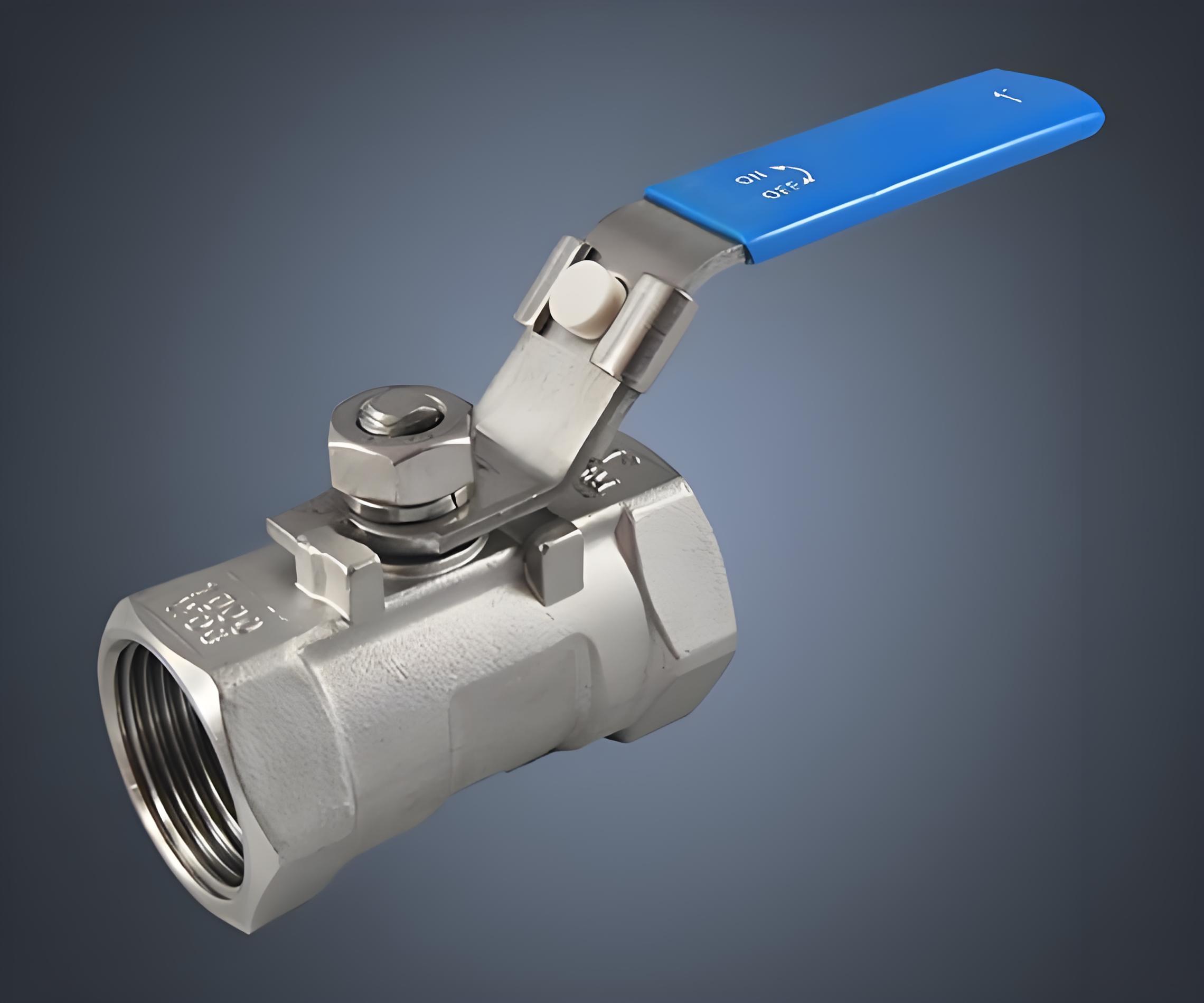

3. "Harizko konexioa"-ren aldea (zuzendari txikirako, presio baxurako erabili ohi da)

Konparazio elementua	Butt Soldadura	Harizko konexioa
Zigilatzeko fidagarritasuna	Oso altua, isuririk ez (soldadura soinua bada)	Baxua, zigilatzailea edo PTFE zinta batean oinarritzen da; bibraziopean askatu daiteke
Presio/tenperatura muga	Presio ultra-altuko eta tenperatura ultra-altukoetarako erabil daiteke	Presio ertain/baxura eta tenperatura normal edo moderatuan mugatuta
Konexio-indarra	Osoki fusionatuta, oinarrizko metaletik hurbil dagoen indarra	Hari-erroan tentsio-kontzentrazioa
Instalazio-zailtasuna	Soldatzeko ekipamendua eta soldatzaile trebea behar ditu	Eskuzko tresnak baino ez ditu behar; gunean azkar muntatu daiteke
Isurketa Arriskua	Ia ez da isuririk soldadura soinua bada	Ihesak pixkanaka-pixkanaka gerta daitezke tenperaturaren zikloarekin edo bibrazioarekin

Laburpena: Noiz aukeratu "But Welding"?·
Hodiaren tamaina≥ DN50
Zerbitzua:tenperatura altua (adibidez, 450 °C-tik gora) edo presio altua (adibidez, 10MPa baino gehiago)
Zero isurketa-arriskua behar da, adibidez, medio toxikoak, sukoiak edo lehergarriak
Hodiari erradiografia egin behar zaio soldadura kalitate kontrolagarria izateko
Diseinu-bizitza luzea, mantentze-lan minimoa edo ez da espero (adibidez, zentral elektrikoetako lurrun-lerro nagusiak)

Esaldi batean: ipurdiko soldadura konexio-metodo sendoena, fidagarriena eta kendu ezin dena da, hodi handiko, tenperatura altuko, presio handiko eta isuririk gabeko zerbitzu-baldintza larrietarako egokia.
