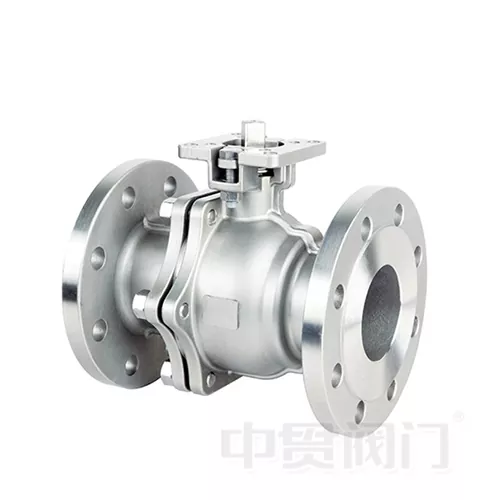

ASME Standard Flange Plataforma handiko altzairu herdoilgaitzezko bola balbula

ASME Standard Flange High Platform Altzairu Herdoilgaitzezko Bola Balbula maila profesionaleko balbula industrial bat da, komunikabide korrosiboak, tenperatura altuko / presio handiko baldintzak eta fluidoen kontrol sistemetan zigilatzeko eskakizun zorrotzak kudeatzeko diseinatua.

Balbula gorputza eta bustitako pieza guztiak altzairu herdoilgaitzez fabrikatuta daude (CF8 / CF8M / CF3M eskuragarri), ASME B16.5 brida estandarrekin konbinatuta, hoditeria-sistemekin konexio segurua eta fidagarria bermatzeko. Ohiko bola-balbulekin alderatuta, bakarraplataforma handiko diseinu integratuaBalbularen gorputzaren gainean zuzenean ISO 5211 muntaketa-kutxa estandarizatua dauka, eta eragingailu pneumatiko, elektriko edo elektrohidraulikoen instalazio azkarra ahalbidetzen du euskarri gehigarririk gabe.

Oinarrizko produktuetako bat bezalaZhongguan balbulabola-balbula hau oso erabilia izan da petrolioaren eta gasaren transmisioan, erreaktore kimikoen sistemetan, elikadura-mailako osasun-lerroetan, farmazia-ur araztutako sistemetan, itsasoko ura gatzgabetzeko eta itsas ballast-sistemetan. Korrosioarekiko erresistentzia bikainarekin, burbuilekiko zero-ihesaren zigilatzearekin eta suaren aurkako diseinuarekin, epe luzerako funtzionamendu egonkorra eskaintzen du, mantentze-maiztasuna eta jabetza-kostua nabarmen murrizten dituen bitartean.

Funtsezko abantaila teknikoak

1. Korrosio eta Tenperatura Handiko Erresistentzia Bikaina

• Material aukerak: CF8 / CF8M (304 / 316 altzairu herdoilgaitza) edo goi mailako CF3M (316L) balbula gorputza eta bola. Nikel, kromo eta molibdeno eduki optimizatuak azido sulfuriko, azido klorhidriko, disoluzio alkalino, gatz spray eta hainbat disolbatzaile organikoekiko erresistentzia bikaina eskaintzen du.
• Tenperatura-tartea: -29 °C-tik +250 °C-rako egokia (+350 °C-ra luza daiteke tenperatura altuko paketatze-aukerekin). Lurrun-lerroetan, olio bero-sistemetan eta tenperatura altuko beste aplikazio batzuetan modu fidagarrian egiten du zigilatzeko hutsegiterik edo gorputzaren deformaziorik gabe.
• Euskarri bateragarriak: petrolio gordina, gas naturala, azido/alkali irtenbideak, itsasoko ura, disolbatzaile farmazeutikoak, elikagaien materialak, kloroa duten euskarriak, etab.

2. Bubble-Tight Zero Leakage + Suaren aurkako diseinua

• Ihesaren balorazioa: ISO 5208 VI Klasearen arabera probatu da (burbuilarik gabekoa) - presio nominalean ez dago isurketarik. Euskarri toxiko, sukoi edo balio handikoetarako aproposa.
• Suaren aurkako egitura: metal-metal bigarren zigilatzeko gainazala bola eta eserlekuaren artean. Eserleku bigunak erre ondoren ere, balbulak oinarrizko itxiera mantentzen du, API 607 ​​/ ISO 10497 suteen aurkako arauak betez.
• Diseinu antiestatikoa: zurtoinaren eta bolaren arteko malguki antiestatikoa kargaren xahutze fidagarria bermatzen du, leherketa-arriskuak ezabatuz estatikoen pilaketagatik.

3. Plataforma Handiko Egitura Integratua - Eragingailuaren muntaketa 5 minututan

• Interfaze estandarra: plataforma altua ISO 5211 arauarekin bat dator, eragingailu pneumatiko eta elektrikoen marka nagusiekin bat datorrena - ez da egokitzaile pertsonalizatuko plakarik edo euskarririk behar.
• Instalazio-eraginkortasuna: tokiko eragingailuaren muntaketak torlojua + zurtoin akoplamendua bakarrik behar du. Pertsona batek 5 minutuko epean bete dezake lana, instalazio-denboraren 2/3 aurreztuz euskarri-muntatutako balbulen ohikoekin alderatuta.
• Egonkortasun operatiboa: plataforma integratuak eragingailuaren eta zurtoinaren arteko transmisio distantzia laburtzen du, erreakzioa murrizten du eta zikloaren bizitza eta posizioaren feedbackaren zehaztasuna hobetzen ditu.

4. Emari baxuko erresistentzia eta Cv balio handia - Energia aurreztea

• Fluxu-bidearen diseinua: zulo osoko edo estandarreko diseinuak barne-ingerada leunekin presio jaitsiera minimizatzen du. Hodi osoko modeloek tamaina bereko hodiaren ia berdina den Cv balioa ematen dute, jatorrizko sistemaren fluxuaren ezaugarriak mantenduz.
• Energia aurreztea: fluxu baxuko erresistentziak ponpaketa energia-kontsumoa murriztea dakar. Araztegi kimikoetako edo ur-araztegietan etengabeko 24 orduko operazioetarako, urteko elektrizitate-aurrezpena nabarmena izan daiteke.

5. Maila anitzeko ihesen prebentzioa eta zerbitzu-bizitza luzea

• Zurtoinaren zigilatzea: udaberrian kargatutako aurre-tentsioa duen V-eraztun PTFE-ko ontziratzeak higadura automatikoki konpentsatzen du, ez da guruina maiz estutu behar.
• Bola euskarria: flotatzaile edo trunion-en muntatutako bola diseinuak (tamainaren arabera) buxin autolubrikatzaileak dituztenak momentua murrizten du eta zikloaren bizitza luzatzen du. GB/T 12237 bakoitzeko > 50.000 etenaldi-ziklotan probatu da.

Aplikazio eta industria tipikoak

Instalazio erraza eta mantentze baxua

• Brida-konexioa: ASME B16.5 (150 / 300 / 600 klasea) betetzen du. Zuzeneko egokitzapena hodi-brida estandarretan - ez da aldaketa pertsonalizaturik behar.
• Desmuntatze azkarra: Eragilea plataformara zuzenean lotua. Eskuzko larrialdi funtzionamendu edo ikuskapenerako eragingailua kentzeak ez du balbula gorputzean edo hodien konexioan eragiten.
• Lineako mantentze-lanak: modelo hautatuek lineako desmuntatzea onartzen dute (ikusi diseinu espezifikoa) — ordeztu eserlekuak edo zigiluak kanalizaziotik balbula osoa kendu gabe, geldialdi-denbora nabarmen murriztuz.
• Mantentze-tartea: Baldintza normaletan, ikuskatu paketeen zigilua eta funtzionamendu-momentua 12 hilabetez behin. Benetako zerbitzu-bizitza 5 urte baino gehiago izan daiteke euskarriaren eta zikloaren maiztasunaren arabera.

Zehaztapen Teknikoak

Eskuragarri dauden aukerak

• Eragingailu mota: Eskuzko zizare-engranajea / Ekintza bakarrekoa / Bikoitza pneumatikoa / Elektrikoa (24V/110V/220V/380V) / Elektrohidraulikoa
• Eserlekuaren materiala: PTFE / RPTFE / PEEK / Metal zigilu gogorra
• Bolen tratamendua: Ispilu leundua / Nitrurozko gogortzea / Tungsteno karburoaren estaldura
• Aukera bereziak: Blokeatzeko gailua / Purga-ataka / Zurtoin hedatua / Isolamendu-jaka

Zergatik aukeratu Zhongguan Valve?

• Fabrikazio-arauak: ASME, API, ISO, GB/T arauak zorrotz betetzea. Materialen ziurtagiriak, presio-probaren txostenak eta suteen aurkako ziurtagiriak eskuragarri daude.
• Kalitate-bermea: % 100 fabrikako presioa probak + zigilu-probak. Balbula bakoitzak zehaztutako parametroak betetzen dituela bermatuta dago.
• Erantzun azkarra: hornitutako produktu estandarrak 24 orduko epean bidaltzen dira. Eskaera ez-estandarrak / pertsonalizatuak 2-4 astetan entregatzen dira.
• Laguntza Teknikoa: Zerbitzu osoa dimentsioaren kalkulutik eta instalaziorako gidalerrotik salmenta osteko mantentze-lanetaraino.
